La Vanne Side 3 voies, un modèle Manuel Multivoies Astral New Génération.
La Vanne Side 3 voies New Génération 1"½ est conçu avec montage Var. 3 et est compatible avec tous les filtres 1"½ de chez Astral. Ce produit dispose de plusieurs fonctions :
- Filtration
- Vidange
- Fermeture
- Lavage
- Recirculation et rinçage du filtre.
La vanne Side New Génération d'Astral assurera une parfaite étanchéité à votre filtre.
Avantages de la vanne Side :
- Offre une large gamme de possibilités d'accouplement à toute installation
- Corps, couvercle, diffuseur et poignée en ABS
- Voyant Polycarbonate
- Joints d'étanchéité en EPDM
- Ressort inox
- Distributeur en PPO

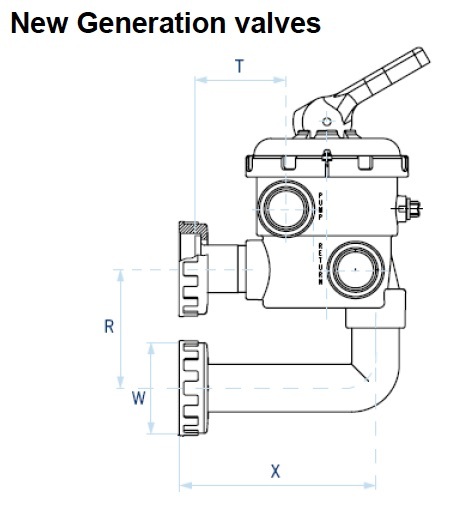

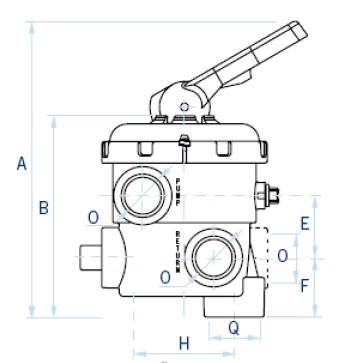

DIMENSIONS VANNE SIDE NEW GENERATION :
- Visser le manchon (1) sur la vanne multivoie à la sortie qui indique TOP, en plaçant le joint plat (3) et l'écrou (2) selon figure 1. Serrer le manchon (1) fermement pour assurer une parfaite étanchéité.
- Réunir la vanne avec la sortie supérieure du filtre en vissant l'écrou (2) de façon à ce que la vanne puisse tourner autour de l'axe de l'écrou (figure 2). S'assurer que le joint thorique (4) est bien dans son emplacement avant de serrer l'écrou (2).
- L'alignement de la vanne avec les sorties du filtre se fera au montage du coude et de l'écrou (6) (figure 3) mais ne pas les coller.
- Viser légèrement l'écrou (6) et serrer fermement l'écrou (2) (figure 4) afin d'obtenir un parfait alignement de la vanne. Démonter l'écrou (6) et le coude (5) et nettoyer les endroits du collage avec du dissolvant. Appliquer la colle à base de THF sur le coude et sur la vanne. Positionner à nouveau selon figure 4 en serrant l'écrou (6) et laisser sécher 2 heures avant de mettre l'installation en fonctionnement.
|
